Документы

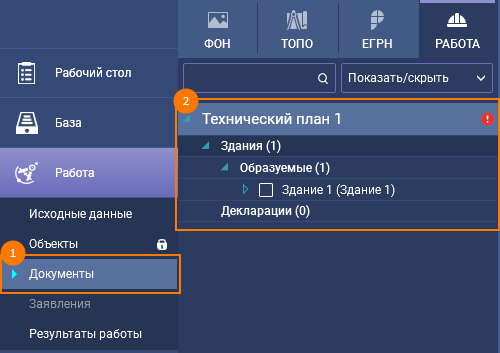

После распределения объектов по пакетам документов программа перейдет на следующий этап - "Документы" . В структуре отображаются все созданные пакеты документов и объекты внутри них .

Подготовка графической части

Для подготовки графической части переключитесь в режим "Графическая часть".

Нажмите кнопку "Создать", выберите вид графического построения, нажмите "ОК". ТехноКад КД автоматически определит масштаб, создаст и зафиксирует рамку графического построения.

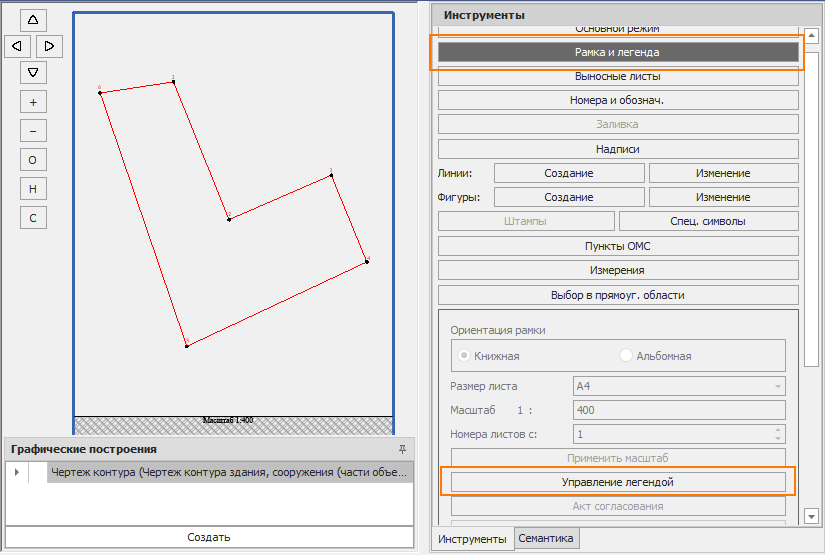

Переключитесь слева внизу на панель "Инструменты" и в инструменте "Рамка и легенда" выберите "Управление легендой". В открывшемся окне можно настроить высоту легенды, шрифт и отключить или добавить условные обозначения.

После создания и оформления первого графического построения, создайте остальные, нажимая кнопку "Создать".

Заполнение семантики документов

Для заполнения семантических данных переключитесь в режим "Семантика". Большая часть данных заполняется на основе ранее внесённых сведений. Заполните недостающие данные.

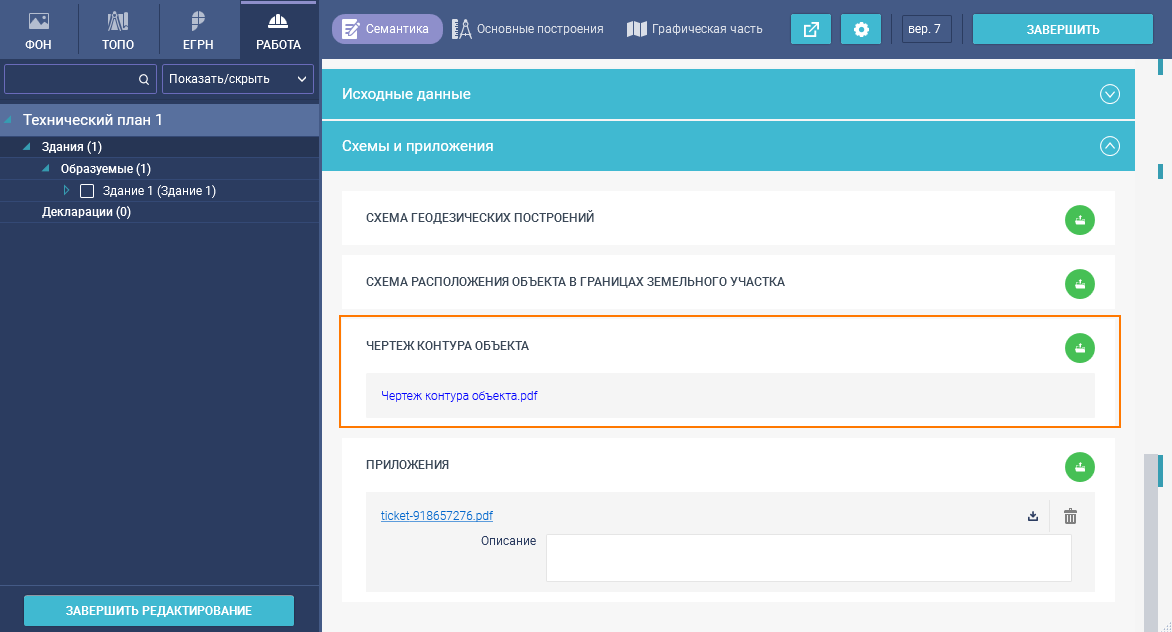

После подготовки построений в режиме "Графическая часть" сформированные файлы будут приложены в семантику документов. Так же сюда можно приложить файлы с компьютера.

Печатные формы

Когда ошибок не будет, можно завершить редактирование. Будет открыто окно настройки печатных форм. После настройки нажмите "Сформировать".

Откроется шаг "Заявления", шаг "Документы" будет заблокирован для редактирования.
